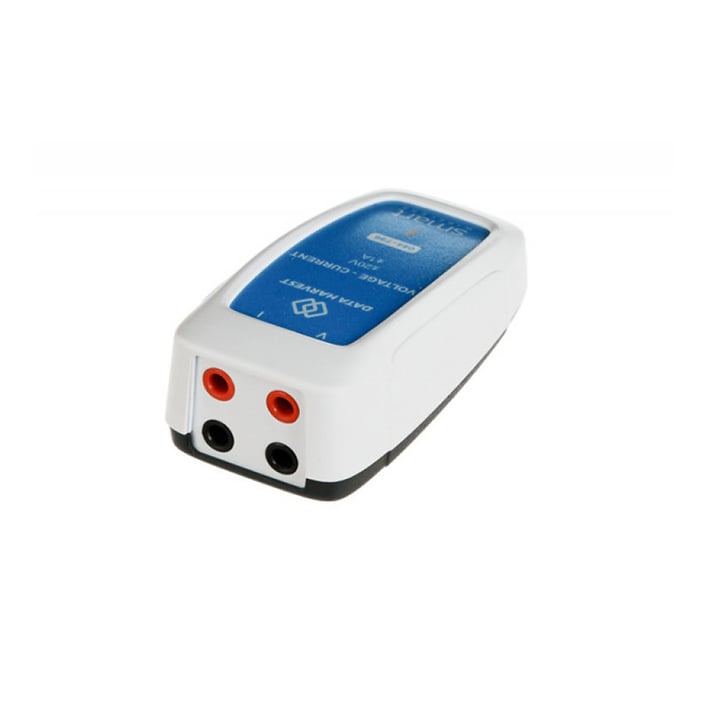

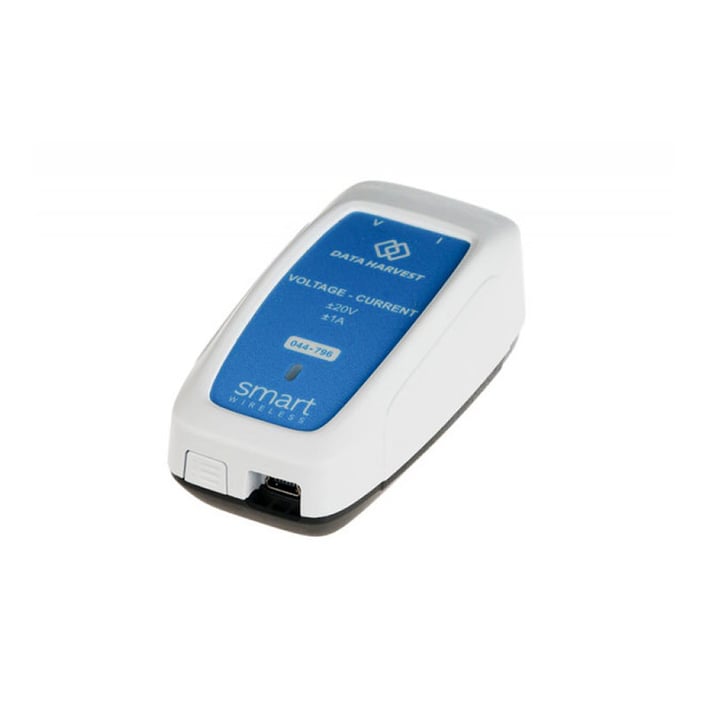

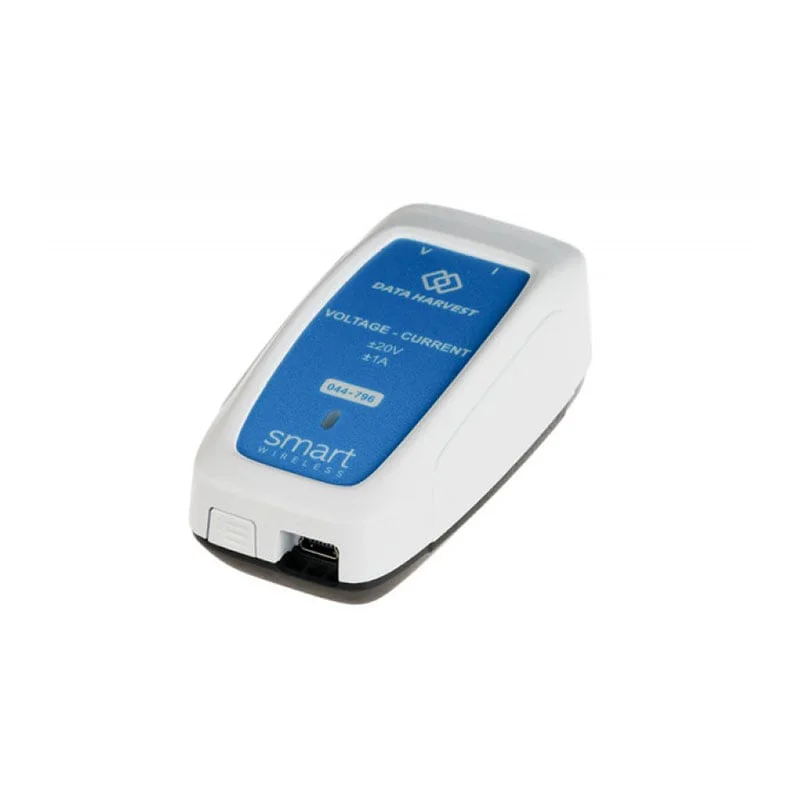

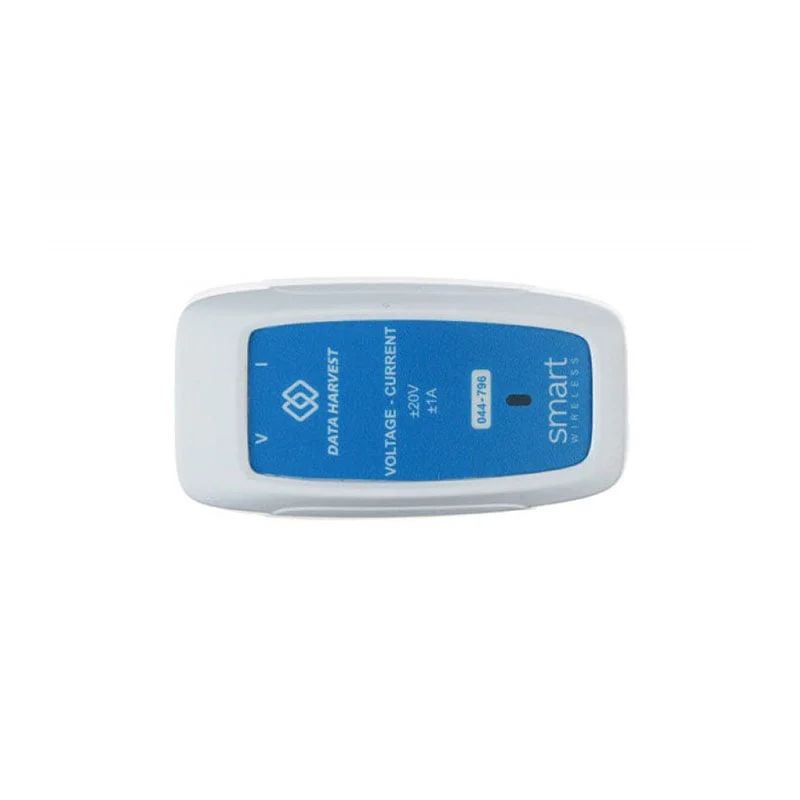

Data Harvest Безжичен сензор за напрежение и ток

Този сензор е едновременно сензор за напрежение и ток, комбинирани в един пакет.

Може да се използва за измерване както на електрическия ток, така и на потенциалната разлика в компонент във вериги с ниско напрежение AC или DC.

Сензорът за напрежение измерва разликата в потенциала между две точки във верига в диапазон между -20 V до +20 V.

Сензорът за ток измерва тока, протичащ във верига в диапазон от -1 A до +1 A (±1000 mA).

Използвайте с 4 mm щепселни проводници (не са включени в комплекта) за свързване към повечето стандартни налични електронни комплекти и училищни захранвания.

Ето само няколко примерни практически идеи, които можете да постигнете, като използвате безжичния 20V сензор за напрежение и ток:

Ток във веригите, (закон на Кирхоф);

Последователни и паралелни вериги;

Закон на Ом;

Качествени и некачествени проводници;

Предпазители;

Ток на лампа;

Характеристики на електрически компоненти;

Динамо ефект;

Индукция на Фарадей на ток или напрежение в намотка;

Разреждане на кондензатор, заряд и съхранена енергия;

Диоди и диодно изпарение;

Промяна на импеданса с честота;

Ефективност на електродвигател/генератор;

Резонанс в последователна LCR верига;

Реактивно съпротивление и фаза в кондензатор.

Технически характеристики:
Безжичен сензор за напрежение и ток

Напрежение ±20V - Ток ±1A

Диапазони на измерване: ±1000 mA, ±20 V максимуми максимално напрежение на канала за напрежение: ±22 V максимален ток на текущия канал: ±5 A максимално напрежение на текущия канал: ±13 V

Разделителна способност: 1 mV, 1 mA

Съпротивление: 0,1 Ohm

Входен импеданс: > 2M Ohm

Най-бърза скорост на регистриране: 20 000 проби в секунда (интервал 50 микросекунди)

Спецификации на мощността: 5 V при 500 mA

Свързване: С кабел чрез USB

Безжично чрез Bluetooth

Bluetooth: Bluetooth 4.2 нискоенергийно радио, единичен режим съвместим

Мощност на предаване (TX): 0 dBm

Чувствителност на приемника: (RX): - 90 dBm

Обхват на Bluetooth връзката: до 10 m на открито въздух

Честотен диапазон: 2,402 до 2,480 GHz работа

Температура на съхранение/работа: 0 - 40°C

Влажност: 0 до 95% RH (без кондензация)

Вътрешна батерия: Зареждаема вътрешна литиево-йонна 3,7 V

Захранване: 5 V при 500 mA

Физически спецификации: Тегло: прибл. 82 гр

Външни размери: прибл. височина 33 mm х ширина 50 mm х дължина 92 mm

USB и Bluetooth с вградена презареждаема батерия.

Може да видите ръководството за употреба тук.
